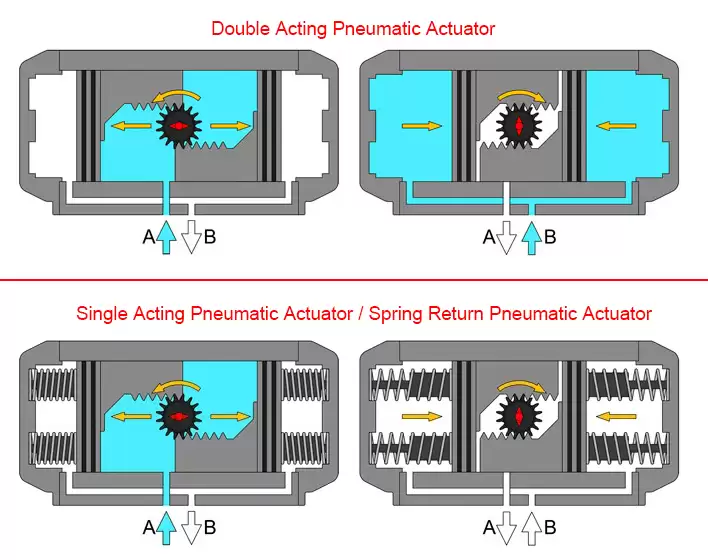

Bộ truyền động Single acting và Double acting actuator

Sự khác biệt giữa bộ truyền động Single acting và Double acting actuator. Bộ truyền động tác động đơn và bộ truyền động tác động kép là gì?

1. Single acting Pneumatic actuator (Bộ truyền động tác động đơn)

Single acing actuators là bộ truyền động tác động đơn, nó dùng khí nén để gây ra chuyển động lò xo đẩy piston di chuyển từ đó truyền động đóng hoặc mở van. Bộ truyền động đơn thường được sử dụng cho các ứng dụng chuyển động tuyến tính. Do cấu tạo có lò xo trong truyền động nên chi phí cao hơn và kích thước lớn so với bộ truyền động kép.

Nhược điểm:

– Kích thước lớn

– Lò xo dễ mỏi gây nên tình trạng hư hỏng

Bộ truyền động đơn thường được các nhà sản xuất kí hiệu trên model dưới dạng viết tắt với chữ “SR” hoặc “SA”. Ví dụ như SR083, 90SR

2. Double acting Pneumatic actuators (Bộ truyền động tác động kép)

Double acting Pneumatic actuators là bộ truyền động tác động kép, nó sử dụng trực tiếp khí nén để đẩy piston từ đó truyền động đóng hoặc mở van. Bộ truyền động kép được sử dụng rộng rãi vì giá rẻ hơn truyền động đơn. Kích thước của nó nhỏ gọn hơn, phù hợp với các vị trí lắp đặt hạn chế.

Bộ truyền động kép (double acting pneumatic actuator) thường được các nhà sản xuất kí hiệu trên model dưới dạng viết tắt với chữ “DA”. Ví dụ như: DA083, 50DA…

3. Khi nào thì lựa chọn bộ truyền động Single acting và Double acting actuator

– Single acting actuator: phù hợp ứng dụng cần đóng hoặc mở van một cách nhanh chóng, các ứng dụng chuyển động tuyến tính

– Double acting actuator: phù hợp các ứng dụng đóng mở van chậm hơn, các vị trí có không gian hạn chế.

Các van sử dụng bộ truyền động đơn hoặc bộ truyền động kép được gọi chung là van điều khiển.

Thực tế ở Việt Nam thì van sử dụng bộ truyền động kép phổ biến hơn van sử dụng bộ truyền động đơn. Xin lưu ý là cả hai bộ truyền động đều có loại thường đóng và thường mở.

Bài viết được biên tập bởi kỹ sư Phạm Tuấn – V2P. Vui lòng tôn trọng bản quyền tác giả bằng cách trích dẫn khi bạn sao chép nội dung từ bài viết này. Cảm ơn.
