Van cửa đĩa xoay Rotary disc valve

Van cửa đĩa xoay Rotary disc valve. Hay có tên khác van cửa gốm đĩa xoay điều khiển khí nén, pneumatic cermaic rotary (rotaring) disc gate valve for fly ash. Pressure: PN10, PN16, Class 150, Class 300. Nhiệt độ max. 200°C. Size DN100, DN125, DN150, DN200, DN250, DN300 (4″, 5″, 6″, 8″, 10″, 12″). GZ643TC, Z643TC, Z643TC-10, Z643TC-16, Z643TC-150LB, FRZ643TC.

Van cửa lót gốm đĩa xoay ngang là gì?

Van cửa lót gốm đĩa xoay ngang (ceramic rotary disc gate valve) là một loại van chuyên dụng, thiết kế để đóng mở dòng chảy có chứa nhiều hạt rắn, tro xỉ và vật liệu mài mòn cao. Điểm đặc biệt của loại van này là đĩa van có khả năng xoay ngang khi vận hành, giúp bề mặt đĩa luôn tự làm sạch và hạn chế kẹt, mài mòn không đều. Ứng dụng điển hình là tro bay và xỉ than trong các nhà máy nhiệt điện.

Điểm khác biệt chính của loại van này so với van cửa thông thường là nó sử dụng một đĩa xoay lót gốm để điều chỉnh dòng chảy. Cùng với van cửa gốm đĩa đôi điều khiển khí nén tạo thành một bộ đôi van lót gốm chuyên dụng cho nhà máy nhiệt điện.

Cấu tạo và nguyên lý hoạt động

• Cấu tạo: Van có cấu tạo gồm thân van, đĩa xoay lót gốm, trục van và bộ truyền động. Đĩa xoay lót gốm là bộ phận quan trọng nhất, được thiết kế để chịu được các điều kiện khắc nghiệt.
• Nguyên lý hoạt động: Khi van mở, bộ truyền động sẽ xoay trục van, làm đĩa gốm xoay 90 độ để mở đường cho tro và xỉ đi qua. Khi đóng, đĩa gốm sẽ xoay ngược lại và ép vào thân van, bịt kín đường ống.



Tại sao van cửa lót gốm đĩa xoay rotary disc gate valve là lựa chọn tối ưu cho đường ống xả tro?

Van cửa lót gốm đĩa xoay ngang mang lại hiệu quả vượt trội so với các loại van khác nhờ vào những ưu điểm nổi bật sau:

• Chống mài mòn cực cao: Bề mặt của đĩa van và thân van được lót bằng gốm công nghiệp (ceramic), một vật liệu có độ cứng và khả năng chống mài mòn vượt trội so với thép. Điều này giúp van chịu được sự tác động liên tục của các hạt tro, xỉ và các chất rắn mài mòn khác, kéo dài tuổi thọ lên nhiều lần.
• Độ kín tuyệt đối: Khi van đóng, đĩa gốm sẽ xoay 90 độ, ép chặt vào lớp gốm trên thân van, tạo ra một rào cản kín khít hoàn toàn. Cấu trúc này ngăn chặn tối đa tình trạng rò rỉ, đảm bảo an toàn cho hệ thống và môi trường làm việc.
• Tự làm sạch: Cơ chế xoay của đĩa van có khả năng tự làm sạch. Khi đĩa xoay, nó sẽ cạo sạch các hạt tro, xỉ bám trên bề mặt, giúp van không bị kẹt và hoạt động trơn tru ngay cả trong điều kiện nhiều bụi bẩn.
• Ít cần bảo trì: Nhờ khả năng chống mài mòn và tự làm sạch, van cửa lót gốm đĩa xoay ngang rất ít khi phải bảo trì, giúp giảm đáng kể chi phí vận hành và thời gian dừng máy.
• Tuổi thọ cao: Với vật liệu gốm cao cấp và thiết kế thông minh, van có tuổi thọ cao hơn nhiều so với các loại van thông thường, giúp tiết kiệm chi phí thay thế về lâu dài.

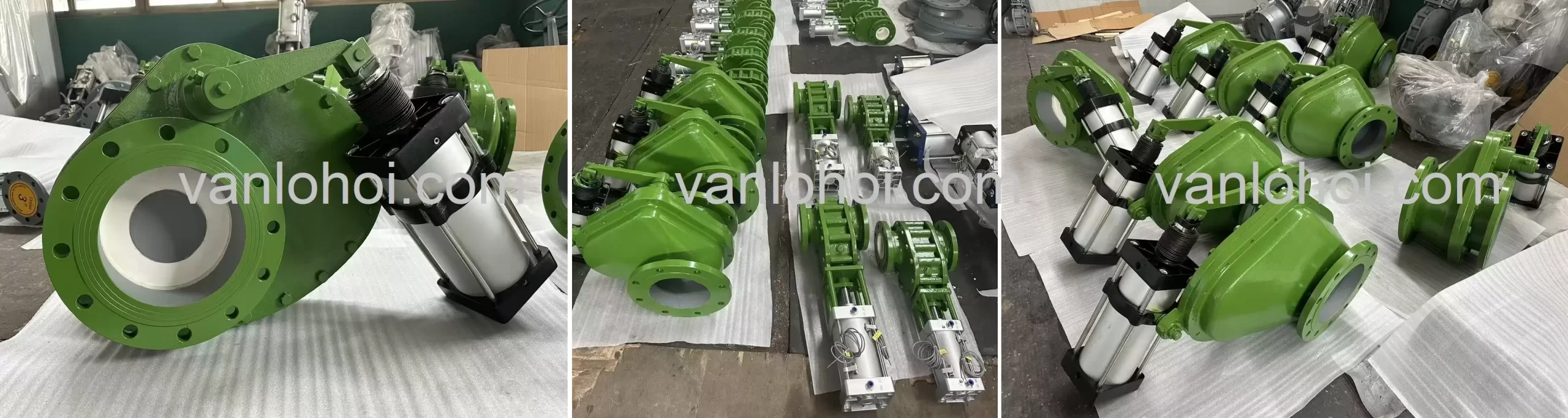

Hình ảnh thực tế cung cấp van cửa đĩa xoay Rotary disc valve

Vanlohoi cung cấp rất nhiều van cửa gốm đĩa xoay cho nhiều nhà máy nhiệt điện. Các kích cỡ size DN150, DN200, DN250, DN300 cho các vị trí đầu bồn đựng tro. Van cửa gốm điều khiển khí nén có nhiều ưu điểm vượt trội như: chống mài mòn, chịu nhiệt độ cao, bền bỉ trong môi trường khắc nghiệt. Ngoài ra chúng tôi còn cung cấp van cửa gốm điều khiển khí nén cho đường trong bay.

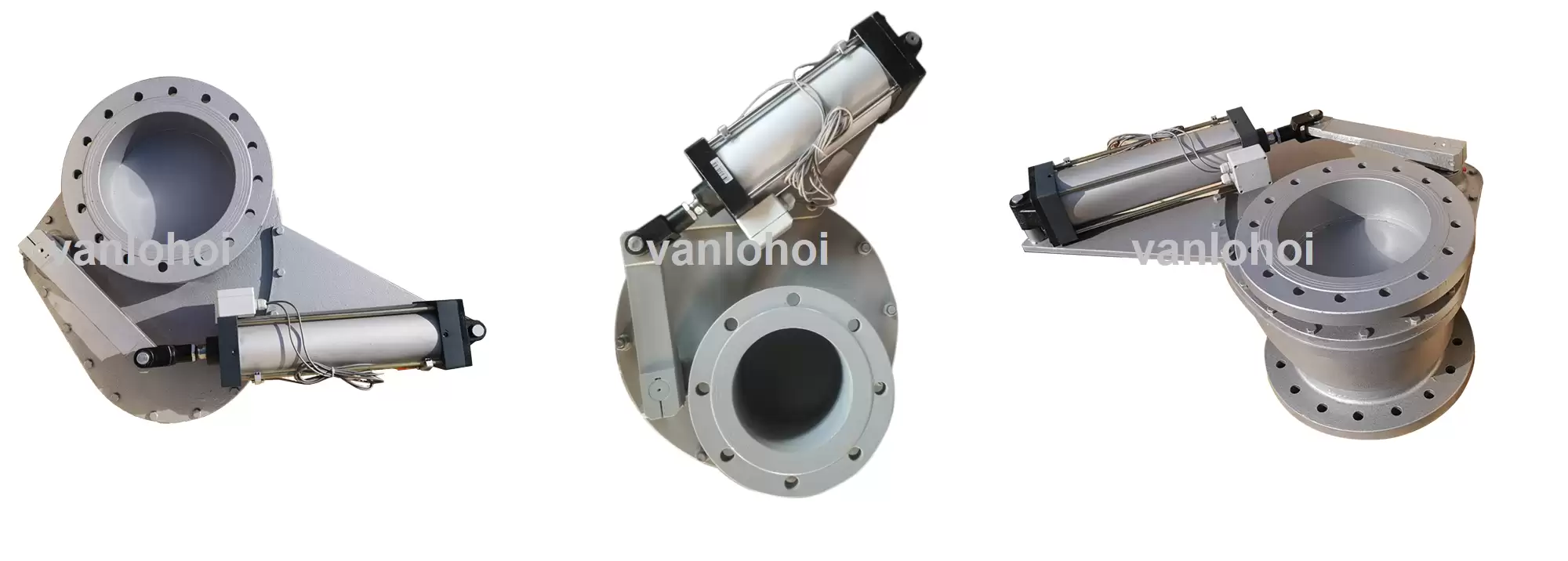

Pneumatic ceramic rotary disc gate valve

Technical Specification:

 – Size Range: NPS4~NPS12,DN50~DN300

 – Pressure Range: Class 150 /PN6 /PN10

 – Applicable Temperature: 0~200℃

 –  Connection Type: Flange

 –  Sealing material: engineering ceramics

 –  Pressure test:GB/T13927, API598

 –  Face to Face: GB/T12221, ASME B16.10

 –  Valve body : GB/T12224,ASME B16.34

 – Operating Type: Pneumatic

 – Model：FRZ643TC/FRZ643Y, GZ643TC, Z643TC, Z643TC-10, Z643TC-16, Z643TC-150LB, FRZ643TC

Tham khảo bài viết cung cấp 24 bộ van gốm cho nhà máy nhiệt điện của Vanlohoi.

Typical Applications:

Same to ceramic double disc valves, ceramic rotating double disc valves have been widely used in many bulk material handling systems, such as coal fired power plant, steel plant, cereals transport system, cement transport systems, and so on. Generally in these applications, pneumatic conveying method is used to reduce manpower demand, and improve system efficiency and reliability. Because there is huge abrasion for this system, sealing surface and flow path of valves are destroyed seriously by high speed solid materials. Ceramic rotating double disc valves for these severe applications which work quite well in many coal fired power plants all over the world.
 ceramic rotating double disc valves are suitable for any bulk materials handling system including the mediums listed as below:
Silicon Powder
Alumina Powder
Coal Powder
Cement
Lime Stone Powder
Magnesium Powder
Quartz Sand
Metallurgical dust
Ores
Fly Ash
Granules
